Luogo di origine | Shenzhen, Cina. |
Marca | SINOMATIC |
Certificazione | CE/ ISO |
Numero di modello | BG-KZ201 |
Descrizione

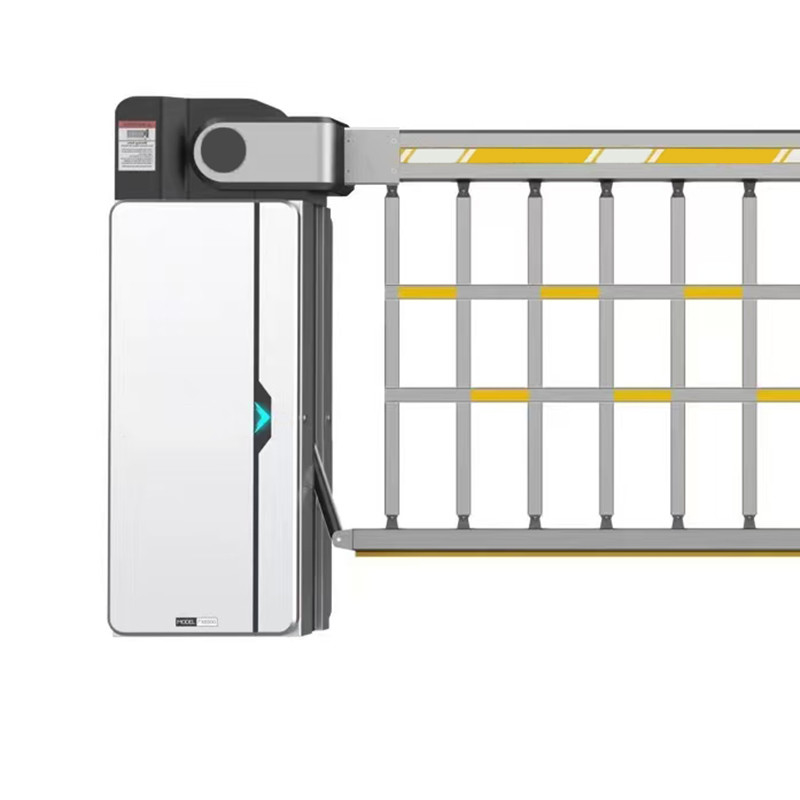

Il prodotto è composto da quattro parti: alloggiamento, meccanismo di trasmissione, unità di controllo e braccio.È utilizzato in scenari di applicazione per la gestione dell'accesso dei veicoli nelle zone residenzialiQuesto cancello di barriera è di tipo pesante con spinta di recinzione.
Caratteristiche chiave del prodotto
*Azionamento a motore, con meccanismo di trasmissione a staffa, molla di equilibrio, funzionamento stabile e affidabile, durata del motore fino a più di 2,5 milioni di volte, durata della molla di 400.000 volte.
*L'intera serie è dotata di una funzione di rimbalzo in caso di ostacoli, che rimbalzerà automaticamente quando il braccio è ostruito durante il processo di discesa.
* Supporto radar esterno, bobina, funzione infrarossa anti-scontro, uscita di alimentazione DC 12V integrata, può essere utilizzata per l'alimentazione radar esterna.
*Supporta comunicazione RS485 o connessione parallela RS485
Parametri dell'ambiente di lavoro:
Dimensioni dell'alloggiamento: 530*487*1400mm
Tipo di motore: motore BLDC
Potenza del motore: 180W
Lunghezza totale: 6 m (comprese le case)
Lunghezza utile del braccio: ≤ 5,47 m
Tempo di apertura/chiusura: 4s~9s
tensione di funzionamento: DC24V
Temperatura di lavoro: -35 °C~+80 °C
Voltaggio di ingresso dell'alimentazione di commutazione: AC200~240V
tensione di ingresso del regolatore: DC24V ± 10% 7.5A
Umidità relativa: da 30% a 80% (senza condensazione)
Distanza di controllo remoto: ≥ 30 metri
Livello di isolamento: F
Livello di protezione: IP54
FUNZIONE E caratteristiche
1Struttura della presa del braccio
La trasmissione della canna di collegamento ha una migliore resistenza al funzionamento, stabilità e affidabilità
2. Struttura della canna e dell'ingranaggio del vortice della turbina
Implementare la funzione di blocco automatico di spegnimento per evitare efficacemente che i bracci cadenti colpiscano il veicolo
3Struttura dell' ingranaggio planetario
Progettazione standard, con potenza motrice maggiore e più stabile
4. Piastra triangolare di limite meccanico
Velocità regolabile per un'ascesa e una discesa più fluide
5. Motor drive, con meccanismo di trasmissione di staffa di collegamento, molla di equilibrio, funzionamento stabile e affidabile, durata del motore fino a più di 2,5 milioni di volte, durata della molla di 400.000 volte.
6L'intera serie viene fornita di serie con una funzione di rimbalzo quando si incontrano ostacoli, che rimbalzerà automaticamente quando il braccio viene ostruito durante il processo di discesa.
7. Supporto radar esterno, bobina, funzione infrarossi anti-scontro, uscita di alimentazione DC 12V integrata, può essere utilizzato per l'alimentazione radar esterna.
8. Supporta la comunicazione RS485 o la connessione parallela RS485
Parametri del prodotto
Dimensione dell'abitazione | 530*487*1400 mm |
Tipo di motore | Motore BLDC |
Potenza del motore | 180 W |
Lunghezza totale | 6m (comprese le abitazioni) |
Lunghezza utile della spinta | ≤ 5,47 m |
Orario di apertura/chiusura | 4s~9s |
tensione di funzionamento | DC24V |
Temperatura di funzionamento | -35°C~+80°C |
Livello di isolamento | F |
Grado di protezione | Protezione IP54 |
REFERENZA al procedimento
Istruzioni per l'assemblaggio del palo
1. Prima di lasciare la fabbrica, il movimento è stato regolato alla posizione chiusa.
2Rimuovi il coperchio del telaio e apri le porte di entrambi i lati.
3Installare 6 tasti piatti a testa rotonda 8*8*28 alle 6 chiavi presenti su entrambe le estremità dell'albero principale del movimento.
4. Installare le maniglie G501 da entrambe le estremità del fusibile.
5. installare le lamine elastiche D10 e le viti M10 * 45 della testa di presa esagonale nei fori di entrambe le estremità del palo.
6. inserire il palo di freno G501 in aria nel mezzo dei due pali e allineare i quattro fori di vite.
7. Installare 4 bulloni esogonali esterni M10* 75 ai 4 fori allineati e inserire la lavastoviglie elastica D10 all'altra estremità e stringere con il dado M10.
8. ruotare il volante del movimento in "E" per far girare la leva del freno in posizione orizzontale.
9.Installare l'albero pivotante G501, la manica di pivotamento G501 e la testa di pivotamento G501 e collegare il connettore di regolazione della barra del freno al sedile di collegamento del telaio.E stringere il manico di avvolgimento vite del connettore di regolazione.
10Collega l'alimentazione e debug il controller.
