Descrizione del prodotto

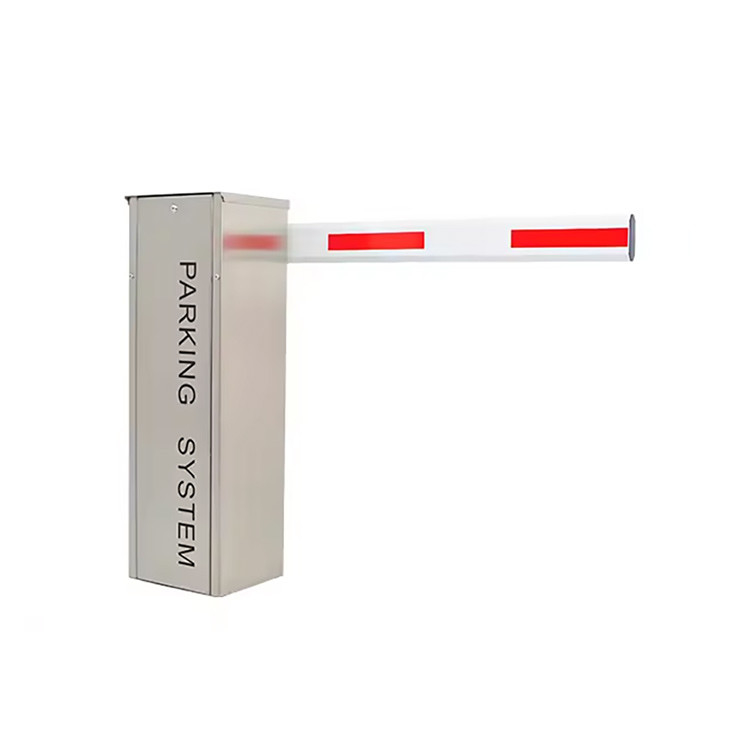

Questo brevettato 304 serie di acciaio inossidabile servomotore cancello di barriera,combinando un servomotore sincrono a magnete permanente (PMSM motor) con un alloggiamento per la stampa in lega di alluminio di alta qualità e un riduttore di ingranaggi ben progettato, il motore presenta un'elevata densità di potenza, un basso rumore, una bassa vibrazione, un'elevata efficienza e una risposta rapida quando viene applicato un azionamento speciale.il servomotore ha vantaggi quali una maggiore efficienza, maggiore fattore di potenza, aumento della temperatura più leggero e più basso, miglior risparmio energetico, migliorando così il fattore di qualità della rete elettrica e mettendo a pieno gioco la capacità corrente della rete elettrica,risparmiando così gli investimenti sulla rete elettrica. I dipendenti del motore servono algoritmo di controllo del movimento per posizionare con precisione la posizione aperta / chiusa e la curva di movimento della traccia attraverso l'encoder, in grado di essere ampiamente utilizzato per la stazione di pedaggio dell'autostrada,stazione degli autobus, posta per la spesa, aeroporto, ospedale, ecc.
Le parti interessate devono essere autorizzate a fornire le informazioni richieste.
Dimensioni degli armadi | 330*305*930 mm) | 330*305*930 mm) |
Temperatura di funzionamento | -35°C~+65°C | -35°C~+65°C |
Fornitore di energia | AC110V/220V; DC24V | AC110V/220V; DC24V |
Velocità di apertura/chiusura | 0.9Sec-8Sec ((Regolabile) | 0.6sec-3sec ((Regolabile) |
Potenza nominale | 200 W | 400 W |
Metodo di guida | Servomotore | Servomotore |
Umidità | ≤ 90% | ≤ 90% |
Distanza di controllo remoto | ≤ 100 m ((aperto, sole) | ≤ 100 m ((aperto, sole) |
Grado di protezione | Protezione IP54 | Protezione IP54 |
Velocità del motore senza carico | 3000 r/min | 3000 r/min |
Lunghezza massima del boom | 3m-6m | 2.5m |
FUNZIONI
1La velocità di funzionamento può essere regolabile.
2Rallentare e rallentare può essere regolato.
3L'angolo limite può essere regolato.
4La direzione sinistra e quella destra possono essere rapidamente scambiate.
5Il braccio di barriera può essere azionato manualmente in caso di interruzione di corrente.
6.418 Frequenza di apprendimento del codice anti-copia telecomando.
7Funzione di ingresso del segnale I/O del sensore a fotocelle a infrarossi.
8- Detettore di loop e funzione di ingresso del segnale di I/O radar anti collisione.
9- Funzione di ingresso del segnale di I/O su, giù e stop.
10. funzione di conteggio (flotta).
11Funzione di uscita del segnale di I/O di luce LED.
12.Funzione di uscita del segnale I/O del semaforo.
13.In alto e in basso in posizione, funzione di uscita del segnale normalmente aperta e normalmente chiusa.
14Funzione di uscita di comunicazione.RS485.
15- Funzionalità di ritardo di caduta del braccio.
16- Funzione di inversione automatica del braccio.
17Funzione di sollevamento automatico quando la corrente è spenta (richiede un modulo di accumulo di energia aggiuntivo).
18Funzione di ciclo su e giù della porta I/O a singola chiave.
19- Il rilevatore di circuito funziona normalmente aperto e normalmente chiuso.
20Una macchina passa attraverso ogni segnale per evitare la funzione di evasione del pedaggio.
21Funzione di allarme antincollisione (richiede allarme e sensore aggiuntivi).
22Funzione di ingresso del segnale di collegamento di fuoco.
23La porta I/O chiude la funzione di ingresso del segnale.
24Funzione di ingresso della batteria di stoccaggio da.24V.
Indicazione di modifica della direzione del braccio
Il servomotore può modificare la direzione del braccio a sinistra o a destra,6 fasi di processo.
Primo passo:Rimuovere il lato sinistro originale del supporto della scheda di comando elettronico e installarlo a destra;
Passaggio 2: rimuovere la vite di presa esagonale M8X20 che fissa il motore e sollevare il motore;
Passaggio 3: rimuovere la vite di fissaggio sulla staffa del braccio (cfr. figura 1);
Passaggio 4: utilizzare viti M14X150 per estrarre il supporto della braccia (come illustrato nella figura 2);
Passo 5: installare il supporto estratto dal supporto originale a sinistra a destra o dal supporto originale a destra a sinistra;
Passo 6: installare di nuovo sul case, fissare le viti di presa esagonale M8X20, e gli scambi sinistra e destra sono completati, non è necessario regolare altre impostazioni.
