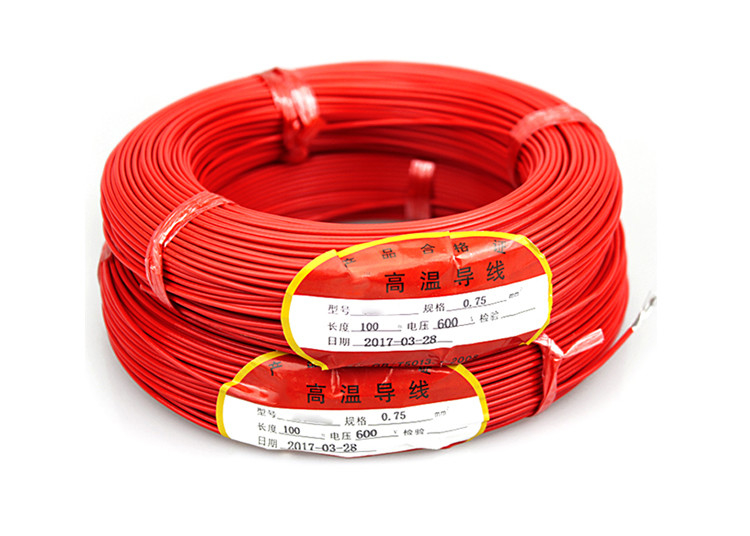

50 e 100 metri per cavo resistente della bobina del cavo del ciclo di temperatura del rotolo per il rivelatore del ciclo

50 e 100 metri per cavo resistente della bobina del cavo del ciclo di temperatura del rotolo per il rivelatore del ciclo

Che cosa è cavo del rivelatore del ciclo?

Utilizzato nei dispositivi di sorveglianza del veicolo per rilevazione dei movimenti di traffico via la creazione del circuito induttivo a frequenza

segnale che entra nel cavo e nelle parti metalliche del veicolo. Questi cavi sono progettati per installazione in una scanalatura incisa

la strada carraia.

Caratteristica del cavo della bobina del cavo del ciclo:

Resistenza ad alta temperatura - temperatura di lavoro di uso fino a 250 °C.

Resistenza di bassa temperatura - buona durezza meccanica; allungamento di 5% anche alle temperature giù a -196 °C.

Resistente alla corrosione - inerte la maggior parte dia prodotto chimica e dei solventi, resistenti ai forti acidi e basi, acqua e vario

solventi organici.

Tempo resistente - la migliore vita invecchiante in plastica.

Altamente ha lubrificato – il coefficiente di attrito più basso in prodotti solidi.

Non adesiva - è la più piccola tensione superficiale in prodotti solidi e non aderisce ad alcuna sostanza.

Non tossico - impianto fisiologicamente inerte e a lungo termine dei vasi sanguigni artificiali ed organi senza reazioni avverse.

PUNTE DELL'INSTALLAZIONE

1. Il rivelatore dovrebbe essere installato in un alloggio impermeabile vicino al ciclo come possibile.

2. Il ciclo e l'alimentatore dovrebbero essere fatti da filo di rame con una sezione trasversale minima di 1.5mm2.

L'alimentatore dovrebbe essere torto con almeno 20 giri per metro. I giunti nel cavo non sono raccomandati e devono essere

saldato e reso impermeabile. I giunti difettosi hanno potuto condurre all'operazione sbagliata del rivelatore. Alimentatori che possono

selezioni il rumore elettrico dovrebbe consumare il cavo schermato, con lo schermo interrato al rivelatore.

3. Il ciclo dovrebbe essere quadrato o rettangolare nella forma con una distanza minima di 1 metro fra i lati opposti.

Normalmente 3 giri di cavo sono utilizzati nel ciclo. I grandi cicli con una circonferenza di più maggior di 10 metri dovrebbero usare 2

giri mentre i piccoli cicli con una circonferenza di meno di 6 metri dovrebbero usare 4 giri. Quando due cicli sono utilizzati nella fine

prossimità è raccomandato l'un l'altro che 3 giri siano utilizzati in uno e 4 restituiscono l'altro per impedire la diafonia.

4. La diafonia è un termine usato per descrivere l'interferenza fra due cicli adiacenti. per evitare l'operazione sbagliata

del rivelatore, i cicli dovrebbero essere almeno di 2 metri a parte e sulle regolazioni differenti di frequenza.

5. Per l'installazione dei rivelatori del ciclo del singolo canale, le scanalature dovrebbero essere tagliate nella strada facendo uso di un utensile per il taglio della muratura. Un taglio 45o

dovrebbe essere fatto attraverso gli angoli per prevenire danni to il cavo sugli angoli. La scanalatura dovrebbe essere circa 4mm largamente

e 30mm - 50mm in profondità. Ricordi estendere la scanalatura da uno degli angoli fino il bordo della strada per accomodare

alimentatore.

6. I migliori risultati sono ottenuti quando una singola lunghezza di cavo è usata senza i giunti. Ciò può essere raggiunta correndo

cavo dal rivelatore al ciclo, intorno al ciclo per 3 giri e poi di nuovo al rivelatore. La parte dell'alimentatore di

il cavo poi è torto. Ricordi che quella torcere l'alimentatore accorcerà la sua lunghezza, per assicurare ad un cavo abbastanza lungo dell'alimentatore è

usato.

7. Dopo il ciclo e l'alimentatore i cavi sono stati disposti nella scanalatura, la scanalatura è riempita di riempitore del bitume o del composto a resina epossidica.

PUNTI DELL'INSTALLAZIONE

• Taglio della scanalatura.
• Pulendo ed asciugando la scanalatura.
• Risiedendo nel cavo del rivelatore del induttivo-ciclo.
• Sigillatura del sawcut.
• Collegando il cavo al cavo d'ingresso.
• Collegando il cavo alla striscia terminale nel gabinetto.
• L'assicurazione del cablaggio collega la striscia terminale all'unità di elettronica.
