Caratteristiche di prodotto
- Basso costo, operazione facile, con il caso impermeabile;
- Adatto direttamente ad installato a all'aperto;
- Distanza di misura della distanza da 1m a 6m, è regolabile.
Applicazioni delle soluzioni del radar:
- Radar della barriera del portone (sostituisce i rivelatori del ciclo del veicolo);
- Rilevazione di occupazione del parcheggio;
- Monitoraggio di sicurezza di traffico stradale (comandi del segnale stradale, contatori di traffico del radar, classificazione di traffico);
- Applicazioni di sicurezza.
Caratteristica tecnica
| Nome di prodotto |
Rivelatore del radar |
| Frequqncy di lavoro |
24GHz |
| Tensione di funzionamento |
CC 12v |
| Rilevazione dell'oggetto |
Persona, veicolo |
| Soglia del fondo |
Automatico o manuale |
| Sensibilità |
regolabile |
| Individui la distanza |
6m (regolabile) |
| Dimensione |
115mm x 85mm x 31.2mm |
| Porta di comunicazione |
RS485, segnale avanti/stop |
| Dimensione |
115x85x31.2mm |
| Peso |
85g |
| Protezione |
IP65 |

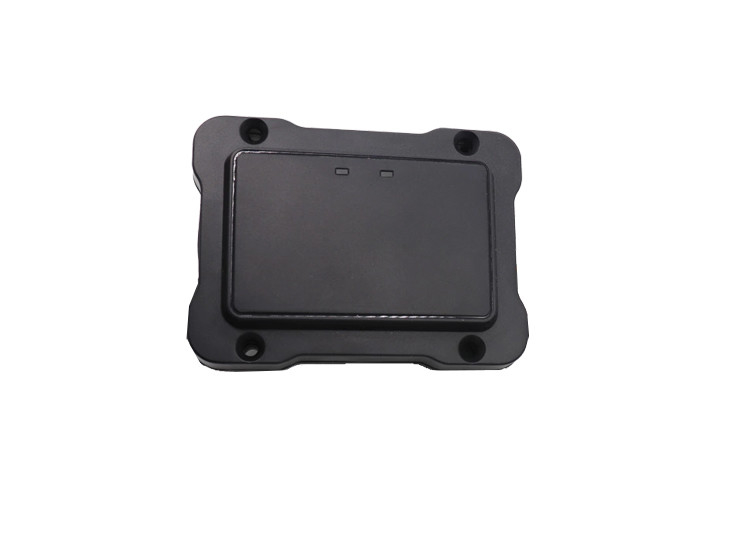

Foto del prodotto
Installazione
1. Installi sul portone della barriera
H=65CM, sensore radar fisso sulla barriera. Il radar si collega con l'input di potere di DC12V, analogo sopra e
fuori dal segnale. Poi potere sopra.
2. Installi sul supporto
Confermi la posizione del supporto, il supporto deve installare a di fianco della barriera. Radar della correzione ad altezza di 65cm
da terra. Il radar si collega con l'input di potere di DC12V, segnale avanti/stop analogico. Poi potere sopra.
Collegamenti
Il cavo di colore di Brown si collega a 12V+, cavo blu di colore si collega a 12V-, cavo di colore verde si collega a
il porto del rivelatore del ciclo sul comitato per il controllo della barriera, cavo giallo di colore si collega ad OV sul comitato per il controllo della barriera.
Adeguamento
Nota: Il difetto individua la larghezza della strada è 3m, la gente e le automobili dovrebbero essere distinte. Ci deve essere no
gli ostacoli nella zona circostante e la gente non dovrebbero superare il livello del radar.
Colleghi l'attrezzatura alla linea pertinente la sequenza, potere sopra, bruscamente i cavi blu e neri per
1-2 secondi e le attrezzature entreranno nella funzione automatica della raccolta della soglia del fondo
(due luci dell'esposizione di LED cominceranno infiammare, staccano i cavi blu e neri). Prima della regolazione
la soglia automatica del fondo, si assicura che non ci sia pedoni o l'altra interferenza nella parte anteriore
del braccio della barriera.
Riferimento di caso
