Luogo di origine | Shenzhen, Cina. |
Marca | SINOMATIC |
Certificazione | CE/ ISO |
Numero di modello | PD-132 |

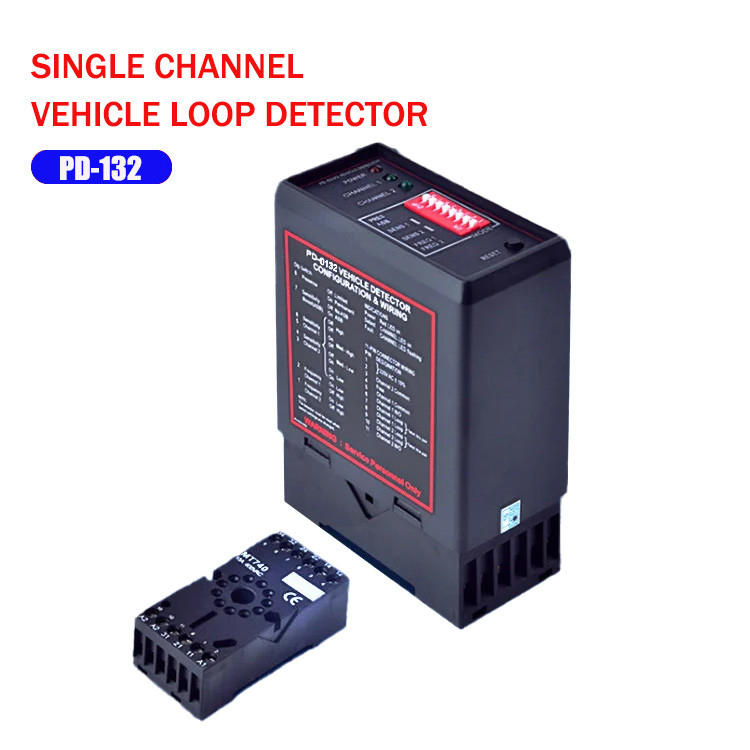

Sistema di gestione del parcheggio, rivelatore di circuito a canale singolo per il controllo dei semafori
Descrizione del prodotto
Questo prodotto è un rivelatore di veicoli a bobina induttiva, utilizzato principalmente per rilevare la presenza e il passaggio di veicoli.Il sistema di controllo della frequenza può essere configurato in modalità di esistenza, filtro, aumento automatico della sensibilità, livello di sensibilità e selezione della frequenza, con ripristinofunzione.
Funzione e caratteristiche
1) Commutatore di ripristino: il commutatore di ripristino consente di ripristinare manualmente il rilevatore durante la registrazione e la prova ed è un processo di recupero del sistema;
2) Tempo di impulso selezionabile: questa funzione imposta la durata del relè di impulso per 1 secondo o 0,5 secondi;
3) Selezione del relè dell'impulso: il relè dell'impulso può essere configurato per attivarsi al rilevamento di un veicolo o quando il veicolo lascia il circuito;
4) Rafforzamento della sensibilità: questa funzione imposta il livello di non rilevamento ad una sensibilità massima per evitare di non rilevare i veicoli come grandi camion;
5) Interruttore Sensibilità regolabile: sono disponibili 4 impostazioni di sensibilità sugli interruttori per modificare la sensibilità.
6) Interruttore Regolabile in frequenza: sono disponibili 4 impostazioni di frequenza per evitare interferenze del segnale con i circuiti vicini;
7) Opzione di filtraggio: questa opzione viene utilizzata per fornire un ritardo tra il rilevamento del veicolo e la commutazione del relè di uscita.Questo relè viene normalmente utilizzato per prevenire il falso rilevamento di oggetti piccoli o in rapido movimento.;
8) Opzione di presenza permanente: questa caratteristica garantisce che il rilevamento del veicolo sia mantenuto quando il veicolo rimane all' interno dell' area del cerchio per periodi prolungati
Le parti interessate devono essere autorizzate a fornire le informazioni richieste.
Modello | PD-132 |
Canale di circolazione | Non sposato |
Potenza di ingresso | AC 110V ~ 230V |
Potenza nominale | 4.5 W |
Relai di uscita | 240V / 5A |
Temperatura di funzionamento | -20°C ~ 65°C |
Frequenza di lavoro | 20 ~ 170 kHz |
Tempo di reazione | 10 ms |
Sensibilità | 4 Livelli |
Interfaccia di input | Input di segnale digitale |
Dimensioni del prodotto | 78*40*108 mm (L x P x H) |
Cablaggio di connessione in loop | Lunghezza massima 20 metri |
Indicatore di lavoro
Il rilevatore entrerà nella condizione di autocalibrazione con il lampeggio verde LED, il LED rosso si spegnerà una volta acceso, questa processione durerà 1 secondo. .il veicolo non deve essere su circuiti all'interno dell'autocalibrazione. Il LED verde non lampeggia, il LED rosso si spegne dopo l'autocalibrazione. Quando il veicolo passa oltre il circuito, il LED rosso si accende.
DIP SWITCH e Wire Jumper
DIP1, 2 impostazione della sensibilità;impostazione del tempo di uscita di presenza del relè 1 da DIP3;impostazione del relè2 come uscita di presenza/impulso da DIP4;impostazione del tempo di uscita del segnale di presenza da DIP5;impostazione della frequenza da DIP6;collegare il filo jumper all'estremità aperta, PIN16 connettersi al NO del relè 1.
Frequenza di lavoro
L'utente può modificare la frequenza di lavoro del circuito che può evitare il cross talk dal circuito adiacente o frequenza ambientale.
Sensibilità regolabile
Il DIP1, DIP2 sul pannello anteriore può regolare la sensibilità.
